CABLE NUL MODEM
Le câble nul modem permet de relier deux PC entre eux. Dans ce câble les lignes de réception ( Receive Data ) et d'émission ( Send Data ) sont croisées.
Voici les deux modèles de connecteurs sur l'arrière du PC:
Voici le câblage du cable:

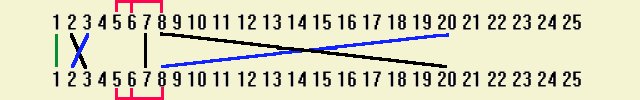

CONNECTEUR 25 BROCHES
1 à 1 / 2 à 3 / 3 à 2 / 7 à 7 / 5,6,8 à 20 / 20 à 5,6,8
CONNECTEUR 9 BROCHES
1 à 1 / 2 à 3 / 3 à 2 / 4 à 6,8 / 5 à 5 / 6,8 à 4
AFFECTATION D'UNE INTERFACE SÉRIE A 9 BROCHES
| Broche |
Abréviation |
Fonction |
| 1 |
CD |
Carrier detect |
| 2 |
TD |
Transmit data |
| 3 |
RD |
Receive data |
| 4 |
DTR |
Data terminal ready |
| 5 |
CTS |
Clear to send |
| 6 |
DSR |
Data set ready |
| 7 |
RTS |
Ready to send |
| 8 |
CTS |
Clear to send |
| 9 |
RI |
Ring indicator |
AFFECTATION DE BROCHES D'UNE INTERFACE SÉRIE (25 BROCHES)
| Broche |
Abréviation |
Fonction |
| 1 |
PGND |
Protective ground |
| 2 |
TD |
Transmit data |
| 3 |
RD |
Receive data |
| 4 |
RTS |
Ready to send |
| 5 |
CTS |
Clear to send |
| 6 |
DSR |
Data set ready |
| 7 |
GND |
Ground |
| 8 |
CD |
Carrier detect |
| 9 |
|
Non affectée |
| 10 |
|
Non affectée |
| 11 |
|
Non affectée |
| 12 |
|
Non affectée |
| 13 |
|
Non affectée |
| 14 |
|
Non affectée |
| 15 |
|
Non affectée |
| 16 |
|
Non affectée |
| 17 |
|
Non affectée |
| 18 |
|
Non affectée |
| 19 |
|
Non affectée |
| 20 |
DTR |
Data terminal ready |
| 21 |
|
Non affectée |
| 22 |
RI |
Ring indicator |
| 23 |
|
Non affectée |
| 24 |
|
Non affectée |
| 25 |
|
Non affectée |
| |
|
|
