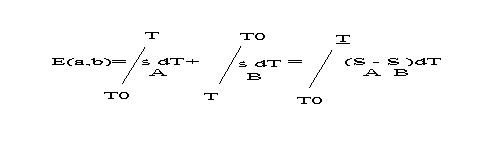

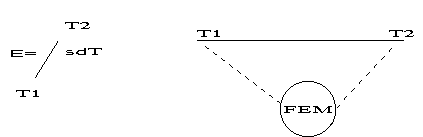

PRINCIPE


Retour

TABLEAU RECAPITULATIF DES THERMOCOUPLES STANDARDS
THERMOCOUPLE CONDUCTEUR + CONDUCTEUR - PLAGE DE T° COULEUR CABLE DE COMPENSATION
K
NICKEL-CHROME 10%
NICKEL- ALUMINIUM 5% -SILICIUM
0/+1100 °C
Ext et - =VIOLET, + =JAUNE
Ext et - =VERT, + =BLANC
V
CUIVRE
CUIVRE- NICKEL
0/+1100 °C
Ext et - =MARRON , + =JAUNE
T
CUIVRE
CUIVRE- NICKEL
CONSTANTAN
-185/+300 °C
Ext et - =BLEU , + =JAUNE
Ext et - =BRUN , + =BLANC
U
CUIVRE
CONSTANTAN
-185/+300 °C
Ext et - =BRUN , + =ROUGE
J
FER
CUIVRE- NICKEL
CONSTANTAN
+20/+700 °C
Ext et - =NOIR , + =JAUNE
Ext et - =NOIR , + =BLANC
E
NICKEL-CHROME 10%
CUIVRE- NICKEL
CONSTANTAN
0/+800 °C
Ext et - = ORANGE , + =JAUNE
Ext et - = VIOLET , + =BLANC
N
NICROSIL ( NICKEL 84,4% -CHROME 14,2% -SILICUIM 1,4% )
NISIL ( NICKEL 95,6% -SILICUIM 4,4% )
0/+1100 °C
Ext et - = ROSE , + = BLANC
R
PLATINE-RHODIE 13%
PLATINE
0/+1600 °C
Ext et - = ORANGE , + = BLANC
S
PLATINE-RHODIE 10%
PLATINE
0/+1550 °C
Ext et - = VERT , + = JAUNE
Ext et - = ORANGE , + = BLANC
B
PLATINE-RHODIE 30%
PLATINE-RHODIE 6%
+100/+1600 °C
Ext et - = GRIS , + =JAUNE
W
TUNGSTENE
TUNGSTENE-RHENIUM 26%
+20/+2300 °C
Ext et - =? , + =?
Retour


TABLEAU DE LA FEM EM MICROVOLTS JONCTION DE REFERENCE A 0°C

TABLE
COUPLE K
COUPLE T
COUPLE J
COUPLE E
COUPLE R
COUPLE S
COUPLE B
DES THEMOCOUPLES
COUPLE N
COUPLE U
COUPLE
COUPLE
COUPLE
COUPLE
COUPLE

THEMPERATURE COUPLE K COUPLE T COUPLE J COUPLE E COUPLE R COUPLE S COUPLE B
-270 °C
-6458 µV
-6258 µV
******
-9835 µV
******
******
******
-200 °C
-5891 µV
-5603 µV
-7890 µV
-8824 µV
******
******
******
0 °C
0 µV
0 µV
0 µV
0 µV
0 µV
0 µV
0 µV
+100 °C
4095 µV
4277 µV
5268 µV
6317 µV
0647 µV
0645 µV
0033 µV
+200 °C
8137 µV
9286 µV
10777 µV
13419 µV
1468 µV
1440 µV
0178 µV
+300 °C
12207 µV
14860 µV
16325 µV
21033 µV
2400 µV
2323 µV
0431 µV
+400 °C
16395 µV
20869 µV
21846 µV
28943 µV
3407 µV
3260 µV
0786 µV
+500 °C
20640 µV
******
27388 µV
36999 µV
4471 µV
4234 µV
1241 µV
+600 °C
24902 µV
******
33096 µV
45085 µV
5582 µV
5237 µV
1791 µV
+700 °C
29128 µV
******
39130 µV
53110 µV
6741 µV
6274 µV
2430 µV
+800 °C
33277 µV
******
45498 µV
61022 µV
7949 µV
7345 µV
3154 µV
+900 °C
37325 µV
******
51875 µV
68783 µV
9203 µV
8448 µV
3957 µV
+1000 °C
41269 µV
******
57942 µV
76358 µV
10503 µV
9585 µV
4833 µV
+1100 °C
45108 µV
******
63777 µV
******
11846 µV
10754 µV
5777 µV
+1200 °C
48828 µV
******
69536 µV
******
13224 µV
11947 µV
6783 µV
+1300 °C
52398 µV
******
******
******
14624 µV
13155 µV
7845 µV
+1400 °C
******
******
******
******
16035 µV
14368 µV
8952 µV
+1700 °C
******
******
******
******
20215 µV
17942 µV
12426 µV
Retour


TABLEAU DES TOLERENCES DES THERMOCOUPLES



CLASSE1

CLASSE 2

CLASSE 3

COUPLE
PLAGE °C
TOLERENCE
PLAGE °C
TOLERENCE
PLAGE °C
TOLERENCE
T
-40 à + 125
± 0,5 °C
- 40 à + 136
± 1 °C
-67 à + 40
± 1 °C

+ 125 à + 350
±0,4% t
+ 133 à + 350
±0,75 % t
-200 à - 67
± 1,5 % t
E
- 40 à + 375
±1,5 °C
- 40 à + 333
± 2,5 °C
-167 à + 40
±2,5 °C

+ 375 à + 800
0,4% t
+ 333 à + 900
± 0,75 % t
-200 à - 167
±0,15 % t
J
- 40 à + 375
±1,5 °C
- 40 à + 333
± 2,5 °C
*********
*********

+ 375 à + 750
0,4% t
+ 333 à + 750
±0,75 % t
*********
*********
K ET N
- 40 à + 375
±1,5 °C
- 40 à + 333
± 2,5 °C
-167 à + 40
± 2,5 °C

+ 375 à + 1000
0,4% t
+ 333 à + 1200
±0,75 % t
-200 à - 167
±0,15 % t
R ET S
O à + 1100
±1 °C
0 à + 600
± 1,5 °C
*********
*********

+ 11OO à + 1600
±[1+0,003(t-1100)]
+ 600 à + 1600
± 0,25 % t
*********
*********
B
*********
*********
+ 600 à + 1700
±,1,5 °C
+ 600 à + 1700
±,4 °C

*********
*********
+ 600 à + 1700
±0,25 % t
+ 800 à + 1700
±0,5 % t
Retour


TABLEAU DU COMPORTEMENT DES THERMOCOUPLES EN ATMOSPHERES REDUCTRICES ET OXYDANTES

Couple
Oxydantes
Réductrices
Diverses
Recommandées
T
Bon
Bon

AIR ARGON AZOTE
J
Bon
Bon
Mauvais avec H2 S
AIR ARGON AZOTE
E
Bon jusqu'à 400°C
Mauvais
Mauvais avec H2 S
AIR ARGON
K
Bon
Mauvais
Mauvais avec H2 S
AIR ARGON
N
Bon
Bon

AIR ARGON
S
Très bon
médiocre
Eviter contact de la Silice
AIR
R
Très bon
Médiocre

AIR
B
Très bon
médiocre

AIR
W
Incompatible
Bon
Inutilisable à l AIR
H2 VIDE
Retour


Les câbles d'extension

    Les câbles d'extension permettent de prolonger les circuits de thermocouple jusqu'à l'appareil de mesure. Ils se présentent sous forme de câble électrique dont les conducteurs sont réalisés dans les mêmes matériaux que ceux de la sonde. ils peuvent également être réalisés en matériaux complètement différents, mais de mêmes caractéristiques thermoélectriques dans une plage réduite de température (0 +80 °C ). Dans ce cas, Ils sont appelés câbles de compensation.
    Un exemple classique d'utilisation de câbles de compensation: Pour les thermocouples au platine dont le coût est élevé, il est nécessaire par souci d'économie, de prendre des câbles de compensation. Il faut cependant savoir que si on laisse la température du point de connexion augmenter, la mesure sera erronée. Autre exemple: les caractéristiques de sortie d'un thermocouple de type K peuvent être reproduites à basse température par l'association de conducteurs Cu et Cu-Ni. Etant donné que l'un des conducteurs est déjà en cuivre, le nombre des jonctions de référence est diminué de moitié, ce qui peut être un avantage dans le cas d'installations intégrant plusieurs thermocouples. De plus la résistance de boucle du câble de compensation est inférieure à celle de conducteurs de type K.
    Faciles à mettre en place, même sur de longues distances, les câbles d'extension sont disponibles sous plusieurs formes . Lorsque le point de connexion à la sonde se situe à une température élevée (supérieure à 80 C), on évitera des erreurs de mesure en préférant un câble d'extension à un câble de compensation.
